LAMINA DE CONCURSO

EN ESTA LAMINA SE MUESTRA LAS 4 FASES QUE CONFORMAN EL PROCESO DEL PROYECTO.

FASE 1: CARACTERIZACIÓN DEL TEMA

el mercado ha tenido sus orígenes desde que el hombre requiere cubrir una necesidad es así como se da el trueque, pero se dieron cuenta de que no era de todo eficaz y que se necesitaba de un valor monetario es por esto que dan inicio al tianguis y conforme fue creciendo la sociedad fue incrementando su valor y es como llegan a denominarlo mercado pero sin dejar a un lado su origen.

para el diseño de el mercado sin dejar a un lado la normatividad.

FASE 2: ANALISIS DEL SITIO

en esta fase se describe el lugar en donde se hará y es así como se escogió el municipio de san Pedro Totolapa un lugar en donde se necesita un mercado y además que cuenta con todos los requisitos para proyectarse. el terreno en donde se proyectara se encuentra entre las calles 5 de mayo y Morelos con una forma triangular y una área de 1649 metros cuadrados.

FASE 3: ESQUEMAS DE DISEÑO

en esta fase se lleva a concluir en un concepto el cual este relacionado con el mercado a proyectar así como también la realización de esquemas en los cuales se muéstrala forma en la que será el mercado sin dejar a un lado el partido arquitectónico y los diagramas de funcionamiento y de zonificación

FASE 4: ANTEPROYECTO

en esta fase se muestran los planos arquitectónicos, en donde se indican los accesos peatonales principales así como los vehiculares.asi como también los cortes principales en donde se observa a detalle los interiores así como en las perspectivas pero ya en tercera dimensión.

CONCLUCION

Pues en esta nueva fase de nuestra carrera puedo decir que ha sido la de mayor aprovechamiento ya que he comprendido la parte mas importante o la principal de lo que conforma o da origen a cualquier proyecto y que es el poder identificar un concepto y poderlo trasladar al diseño ,la proyección de el proyecto a ejecutar en el cual encierra todo ,ese todo que va desde la forma de como esta la base de composición tanto en los esquemas, bocetos, planos y ya de una manera volumétrica.
El mercado es el conjunto de un todo el cual no es solo las estructuras la importantes ,ni el tianguis por su valor histórico , ni la forma , no son tampoco los materiales, ni los espacios. El mercado lo conforma todo así como también a la arquitectura.

ESPACIOS

Tianguis

Tianguis: es el elemento regente del mercado ya que es el centro que atrae a las personas. consta de un area de 312 metros cuadrados.

Maqueta final

En esta maqueta se puede observar el mercado y cada una de las partes que lo integran desde el elemento mas importante denominado “tianguis” que es el que le da el significado de mercado así como también cada uno de los puestos y locales. Se logra tener una idea mas clara de el lugar en donde se encuentra y como es que se vuelven uno solo.
Se podrá observar desde la forma y altura tanto en cubiertas como en muros ,los niveles de calle con respecto al piso, la forma de cada elemento constituyente, los accesos tanto el vehicular como el peatonal y por supuesto a detalle el tianguis.

perspectivas

presentacion

plantas

Através de un largo recorrido de aprendizaje , obstáculos pero sobre todo encontrar en e l a alguien q te de un a parte de una palabra calve o algo te ayude a descifrar este laberinto en el cual hay demasiadas salidas y q solo es cosa de hacer volar esa imaginación para poder encontrar uno de tantos es así como cada uno descifro el q considero el mas rápido, fácil y mejor.
Todo ese proceso para llegar a el se muestra en las laminas que son el resultado de este desafio.

ANTEPROYECTO

El ante proyecto, es un paso antes de llegar al proyecto y para esto se debe tomar en cuenta el concepto en este caso es galaxia la cual como se recordara es un conjunto de espacios como puestos tanto altos como bajos ,locales ,bodegas etc.… estos espacios también alas ves conformados con todas esas personas que lo van a habitar pero que además están atraídos como magnéticamente por un centro común denominado “Tianguis” el cual estos espacios están orientados así este, atraídos por el colorido el olor de las flores,frutas,verduras y todo lo q conforma a un mercado , al igual como se podrá observar en sus cubiertas q es lo caracteriza a un mercado así como sus estructuras todas están relacionadas con respecto a la ventilación he iluminación sin olvidar q este tiene un contexto en el cual interactúa.

TIPO DE LAMINA A MANEJAR

Lamina de acero acanalada Acanalados de fijación expuesta R-90

Por su peralte permite librar grandes claros, lo cual se traduce en una disminución en la cantidad de apoyos.
Cuenta con una excelente capacidad estructural y de desagüe.
Algunas de sus aplicaciones son en bodegas y techumbres para estacionamientos.
Su bajo peso por metro cuadrado, hace que este acanalado sea un excelente reemplazo para sus similares de Asbesto o Fibro-Cemento teniendo ahorros considerables en la estructura de soporte.

avances de nueva maqueta

tipo de estructura metalica

equipamiento del mercado

locales comerciales y puesto bajos

cubierta inclinada a base de lamina y losas plana de concreto aramado

MAQUETA

El día de hoy presentamos la maqueta, en donde se puede notar los avances q logramos para q así nos pudiera comentar la arquitecta sobre nuestros aciertos y errores.
Después de haber trabajado en la semana sobre mi maqueta considero que hubo un buen avance.
Estructuralmente esta bien solucionada esto fue gracias a la supervisión de nuestros profesores de estructuras, además que no afecta a la circulación y tampoco a el diseño. La forma de la cubierta se soluciono a base de la forma que tiene el tianguis ya que es le elemento regente sin dejar de mencionar el concepto “galaxia” que es el esencial para nuestro anteproyecto.
Ya que todos los elementos que conforman a el mercado están estrechamente ligados a lo que es el tianguis atraídos por este. Esto se logra ver en la cubierta ya que las losas ven asía el centro común provocando un ritmo y dando el carácter de mercado.

brutalismo

Un edificio pertenece al estilo del brutalismo cuando en este se puede ver esa textura áspera de los materiales, tal es el caso que retomo a este ya que el mercado tendrá los materiales a emplear de manera libre que serán mostrados ante la sociedad y el entorno.Para tener mas compleja la idea de lo que vamos a hacer en la comunidad de Totolapa decidimos ir a ella de nuevo para así solucionar todas nuestras dudas en y todos los aspectos de nuestro proyecto. Es así como he llegado a la conclusión de que definitivamente es el estilo ya mencionado, además que encontré la solución para la construcción ,pero lo mas importante pude imaginar el mercado que voy a proyectar y el como se vera al ser ya integrado con el entorno y todo el contexto que esta y que no puede ser modificado

EL BRUTALISMO

El Brutalismo es un estilo arquitectónico que surgió del Movimiento Moderno y que tuvo su auge entre las décadas de 1950 y 1970. En sus principios estaba inspirado por el trabajo del arquitecto suizo Le Corbusier (en particular en su edificio Unité d'Habiation) y en Eero Saarinen. El término tiene su origen en el término francés béton brut u "hormigón crudo", un término usado por Le Corbusier para describir su elección de los materiales. El crítico de arquitectura británico Reyner Banham adaptó el término y lo renombró como brutalismo (brutalism en inglés), término que identificaba el estilo emergente.[1]
Teoria
El brutalismo es un estilo arquitectónico que se asoció con las ideologías de utopías sociales que tendían a promover sus diseñadores, especialmente Alison y Peter Smithson. El fracaso de la formación de comunidades positivas en estructuras brutalistas, posiblemente debido al proceso de decaimiento urbano que tuvo lugar tras la Segunda Guerra Mundial,especialmente en el Reino Unido, privó tanto a las ideologías como al movimiento de popularidad
Tipos
Los edificios brutalistas están formados normalmente por geometrías angulares repetitivas, y a menudo permanecen las texturas de los moldes de madera que se emplearon para dar forma al material, que normalmente es hormigón. No todos los edificios brutalistas están hechos de hormigón, el edificio puede también ser brutalista si tiene una apariencia áspera y se aprecian sus materiales estructurales desde el exterior. Muchas de las casas construidas por Alison y Peter Smithson están hechas de ladrillo. Los materiales de construcción brutalistas también pueden ser ladrillos, cristal, acero, piedra áspera y gavión.

estructuras metalicas "principio"

Principios generales de diseño de estructuras metálicas. El propósito fundamental del diseñador de estructuras es lograr una estructura económica y segura, que cumpla con ciertos requisitos funcionales y estéticos. Para alcanzar esta meta, el diseñador debe tener un conocimiento completo de las propiedades de los materiales, del comportamiento estructural, de la mecánica y análisis estructural, y de la relación entre la distribución y la función de una estructura; debe tener también, una apreciación clara de los valores estéticos con objeto de trabajar en colaboración con otros especialistas y contribuir así al desarrollo de las cualidades funcionales y ambientales deseadas en una estructura.
En gran parte, el diseño estructural es un arte basado en la habilidad creativa, imaginación y experiencia del diseñador. Siempre que el diseño estructural tenga estas cualidades, será un arte. Sin embargo, no debe permanecer como un arte puro, ya que el usuario debe recibir los mayores beneficios dentro de sus posibilidades económicas. Esto requiere el desarrollo de nuevos tipos de estructuras y nuevas técnicas de construcción, las que a menudo necesitan soluciones más científicas y rigurosas; así pues, la mecánica y el análisis económico deben intervenir en el arte de crear mejores edificios, puentes, máquinas y equipos. En el sentido amplio de la palabra el término “diseño” incluye tanto arte creativo como análisis científico. La construcción de los monumentos egipcios, los templos griegos y los puentes romanos era arte basado principalmente en reglas empíricas, intuición y experiencia.
El enfoque racional del diseño estructural, cuyo desarrollo tuvo comienzo en el siglo diecisiete, representa un acuerdo entre el arte y la ciencia, entre la experiencia y la teoría. La teoría de las estructuras y la evidencia experimental son herramientas valiosas para el diseño estructural, mas no son suficientes para establecer un procedimiento de diseño completamente científico ya que en primer término, para hacer posible un análisis teórico, es necesario idealizar considerablemente el comportamiento estructural por medio de suposiciones ingenieriles bien fundamentadas, de modo que las fuerzas internas y los esplazamientos calculados representen solamente aproximaciones de los que realmente se presentan en las estructuras. Asimismo, la resistencia de las estructuras reales a las cargas y a las deformaciones pueden determinarse sólo aproximadamente. Además, las estructuras están sujetas frecuentemente a fuerzas y condiciones de servicio que no pueden ser previstas con precisión. De esta manera, la experiencia y el buen juicio siempre juegan un papel importante en la práctica del diseño estructural, aunque no son suficientes por sí solos, sino que deben ser guiados por el análisis científico, basado en la comprensión completa de la teoría de las estructuras y de la mecánica estructural. (Articulo enviado por: Raul E. Mercedez M. Pais: España, Email: Prefiere anonimato)

PLANTA DE CONJUNTO

El día viernes trabajamos nuestro anteproyecto. En el yo inicie por una planta de conjunto ya que como se mostró en la perspectiva que logre nos e logra entender el tipo de cubierta que se utilizara en el mercado y con la ayuda de los errores ya cometidos pude darme cuenta que para poder proyectar le carácter de mercado que es logrado por las cubiertas es necesario retomar alguna idea que ya se planteo.
Es esta la cubierta que considero la mas adecuada y que además cumple con un diseño arquitectónico provocando uno de los aspectos de diseño el RITMO, ¿pero que es el RITMO? R= es un flujo de movimiento controlado o medido, sonoro o visual, generalmente producido por una ordenación de elementos diferentes del medio en cuestión. Es así como este provocara un ritmo continuo y por lo tanto dará el carácter de mercado, además de que soluciona problemas de ventilación e iluminación. La estructura a utilizar en esta cubierta es metálica ya que es lo mas correcto y económico para librar claros tan grandes.

PARTIDO ARQUITECTONICO

INICIO DEL PROYECTO......

REPENTINA ---------"Partido arquitectonico"

El día jueves y viernes nos encontramos con la famosa repentina que todos estábamos esperando y pues estos dos días nos sirvieron para empezar el anteproyecto de nuestro proyecto y pues manos a la obra.
Así que el paso inicial fue tener bien en claro que es el partido arquitectónico. Para esto todos recurrimos a los medios que consideramos mas importantes y es así como nos dimos cuenta que podemos tener miles definiciones de lo que entendemos por partido arquitectónico, pero que no vamos a encontrar a una persona que nos diga esto es y es solo así como lo devén de entender. Por lo tanto esto es partido arquitectónico.

PARTIDO ARQUITECTONICO????????????????

Para mí es esto:
Distribución ordenada de los espacios que constituyen el diseño arquitectónico representado gráficamente sin medidas ni escala solo proporcionalmente e indicando sus nombres.

El grupo de tercer semestre opinamos:

Distribución proporcional y ordenada de los espacios de un diseño arquitectónico proponiendo su forma integral por medio de imágenes mentales expresado gráficamente.

El grupo de cuarto semestre opino:

Es el esquema que sintetiza la solución de un programa arquitectónico basado en el concepto generador dando origen a la organización de los espacios dentro del terreno elegido, a una proporción sujeta a modificaciones con respecto al estudio de áreas.

Evaluacion Colegiada

El día viernes 23 de octubre, se llevo acabo la primera evaluación colegiada .la cual consto que cada uno de los equipos ya formados al inicio del semestre pasara exponer el contenido de la lamina que se izo, así también se paso a exponer individualmente cada uno de los conceptos y esquemas hechos en la lamina de la tercera fase. Al termino de que cada uno de los integrantes del equipo terminara los arquitectos evaluaron el contenido que presentamos señalando nuestros aciertos y nuestros errores.

Cada uno de nosotros aprendimos mucho ya que es nuestra primera evaluación colegial en este semestre pero también en toda nuestra carrera como arquitectos, pero aun así sacamos adelante nuestra exposición y los catedrático terminaron felicitándonos tanto nosotros como a la arquitecta María Elena Báez
Ya que a logrado un gran aprendizaje en nosotros.

Esta evaluación fue todo un éxito para cada uno de nosotros, pero aquí no termina todo esto continuara.

EJE RECTOR Y ZONIFICACION

Estas son las zonas que todos tomaremos en cuenta para proyectar el mercado. De acuerdo a el concepto anteriormente mencionado se colocan estas zonas originadas através de trazos que dan como origen un centro, ese centro que le dará vida a el mercado que proyectare, es un centro en común que atrae a las personas como un campo magnético lleno de colores, sabores, olores, movimientos, pero sobre todo sensaciones que solo el “tianguis” puede lograr pero sin olvidar que es parte de esa galaxia denominado ¡mercado! Y que juntos aran funcionar un todo.
Es así como salen através de líneas el eje rector generando un centro en el cual se ubicara el tianguis , pero a su ves genera un lineamiento de zonas pero sin olvidar que están atraídas por ese centro en común, y que aunque están en diferentes distancias todas están conectadas para formar parte del mercado.

lamina de presentacion "Galaxia"

Galaxia = MERCADO

Este concepto fue generado através de un análisis, es así como genere GALAXIA, pero por que galaxia?
Galaxia es un conjunto de miles de millones de estrellas, todas interrelacionadas a través de un centro en común, pero esta galaxia pertenece a un todo y ¿Qué es ese todo? Es el universo, traducido a el mercado que voy a proyectar ese todo es la sociedad, el espacio, el entorno en el cual esta esa enorme galaxia llamada “mercado”,un mercado en cual esta atraído por un centro común denominado ¡tianguis! Ese tianguis que atrae a ese miles de estrellas que tienen movimiento, sensaciones, y que es lo que ase que esta galaxia “mercado” tenga vida y esas estrellas de las que hablo son las personas, pero que además esas estrellas están relacionadas con los demás componentes (zonas, áreas, espacios) y que todas hacen esa galaxia.

CONCEPTO GENERADO "GALAXIA"

PERO QUE ES UNA "GALAXIA"???

Las galaxias son un enorme conjunto de cientos o miles de millones de ESTRELLAS, todas interaccionando gravitatorialmente y orbitando alrededor de un centro común. Además de estrellas y PLANETAS, las galaxias contienen cúmulos de estrellas, hidrógeno atómico, hidrógeno molecular, moléculas complejas compuestas de hidrógeno, nitrógeno, carbono y silicio entre otros elementos, y rayos cósmicos.

CONCEPTO??'''''

Para muchos nos resulta dificil saber que es un concepto, asi que de manera rapida daremos un significado.

CONCEPTO

Un concepto es una unidad cognitiva de significado, una idea abstracta o mental que a veces se define como una "unidad de conocimiento".
Los conceptos son construcciones o imágenes mentales, por medio de las cuales comprendemos las experiencias que emergen de la interacción con nuestro entorno, a través de su integración en clases o categorías relacionadas con nuestros conocimientos previos.
http://es.wikipedia.org/wiki/Concepto

Cada uno lo puede interpretar de diferente manera y es asi como tendre que interpretar a el mercado con un concepto que este relasionado , que parte de un fundamento teorico.

NUESTRO "ESTUDIO DE AREAS" ¡Listo!

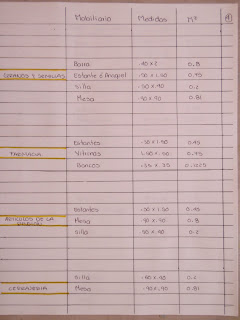

Este estudio de áreas esta basado en el reglamento, el libro de Plazola, y criterios de nuestras vivencias. Esta ordenado según las zonas las cuales se indican con los colores que a cada una corresponda. Así también se indican las áreas q corresponden a esas zonas y los muebles que en esta se utilizan con sus medidas y área que ocupa.
